脱机GPS一体机
2024-03-24 16:43:14
  • 系统特点
    1、 32级—65536级灰度控制,软件Gamma校正处理。
    2、 支持各种点、线、面光源,支持各种规则,异形处理。
    3、 控制器端口可带DMX 2*512pixels;TTL 2*1024pixels。
    4、 使用AC220V交流电,设置对应控制器ID编号,多台级联同步,级联同步时只操作第一台控制器,后面控制器相当于分控。使用Simple LED程序软件,全部程序导出一个集合文件,插卡之后设置好控制器的ID序号,控制器根据ID序号对应去识别文件中相应的控制器的部分。
    5、 控制器输出端口提供三道保护,可保证控制器输出端口在控制的灯具有短路,接反等情况下端口不被烧坏。
    6、 控制器自带内置效果,可测试带载灯具(RGB/RGBW 灯具均支持)。
    7、 控制器具有 DMX512 写址功能及地址测试,单端口或者全部端口带载 DMX512 IC 写地址,并对灯具进行地址测试。
    8、 控制器之间的通讯采用国际标准的 TCP/IP 网络协议,可选传输速率支持百兆/千兆自适应,传输速度更稳定快速,每两个台控制器之间最大传输距离可达 100 米,超过此距离可以增加交换机或者使用光纤进行远距离传输。
    9、 控制器提供 LCD 液晶屏显示,可显示控制的型号,ID,以及工作状态。

    系统参数
    供电电压:AC220V
    负载数量:DMX 2*512 pixels ;
                     TTL 2*1024pixels
    同步方式:级联同步 / GPS同步
    安装方式:户外防雨
    尺寸:160*127*40mm
    重量:0.9Kg
    带载方式:SD卡程序
    SD卡格式:FAT32格式,
    SD卡容量:≤8G

    支持芯片
    常规芯片:芯片就是使用灯具的型号,市场上常用芯片型号如下:
    UCS1903、UCS1904、UCS2909、UCS2903、UCS1912、TM1803、TM1804
    TM1809、TM1914(断点续传)、 WS2811、WS2812、WS2818(断点续传)
    SM16703、SK6812、SK6814、GS8206(断点续传)、GS8205(断点续传)
    UCS5603(断点续传)、P9883(断点续传) 每台控制器使用都需要选择芯片型号
    UCS512C系列,B系列,D系列;SM16512,TM512AC
    注:所列为市场现常用芯片,如用芯片和以上协议相同就可以通用。

    接线方式
    DMX512系列

    SPI系列

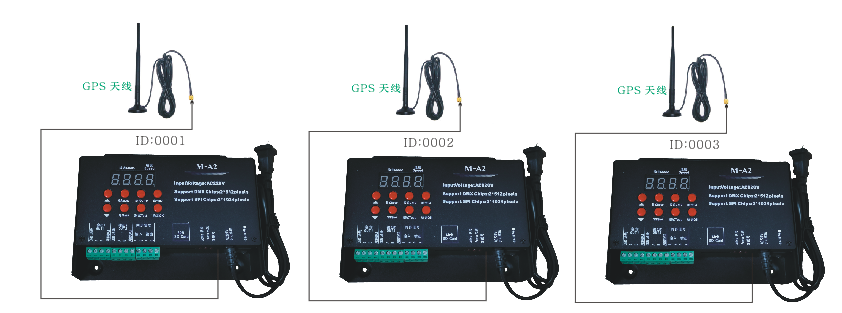

    GPS同步示意图
